在集成電路、MEMS、光電子等先進制造領域，感應耦合等離子刻蝕（ICP Etching）技術被廣泛應用于深硅刻蝕、高縱深比結構加工與精密圖形轉移等關鍵工藝中。刻蝕效果的穩定性與均勻性，不僅依賴于等離子體的密度和能量控制，更離不開一套高潔凈、高密封、高可靠性的氣體輸送系統。而在這套系統的核心結構中，超高純度不銹鋼鋼管總成與雙卡套接頭，扮演著不可替代的“氣體命脈”角色。
一、ICP刻蝕：對氣體系統提出極致要求
ICP刻蝕機通過上部感應線圈激發高密度等離子體，配合下電極偏壓實現高各向異性刻蝕。為了在微納米尺度下精準控制刻蝕深度與側壁角度，反應氣體的種類、比例、流量與純度必須穩定可控。
在實際刻蝕工藝中，常用氣體包括：
? Cl?、SF?、BCl? 等鹵素氣體：用于硅、氧化物等材料蝕刻；
? O?：氧化劑或灰化劑；
? Ar、He：等離子穩定劑或稀釋氣體；
? 腐蝕性副產物：需由真空系統及時抽出。
任何微小的氣體污染、泄漏或流量波動，都會導致刻蝕非均勻、側壁塌陷、微粒污染等工藝失效問題。因此，氣體通路系統不僅要精準，還要極潔凈、零泄漏、抗腐蝕、穩定可靠，這正是超高純度鋼管總成存在的核心價值。

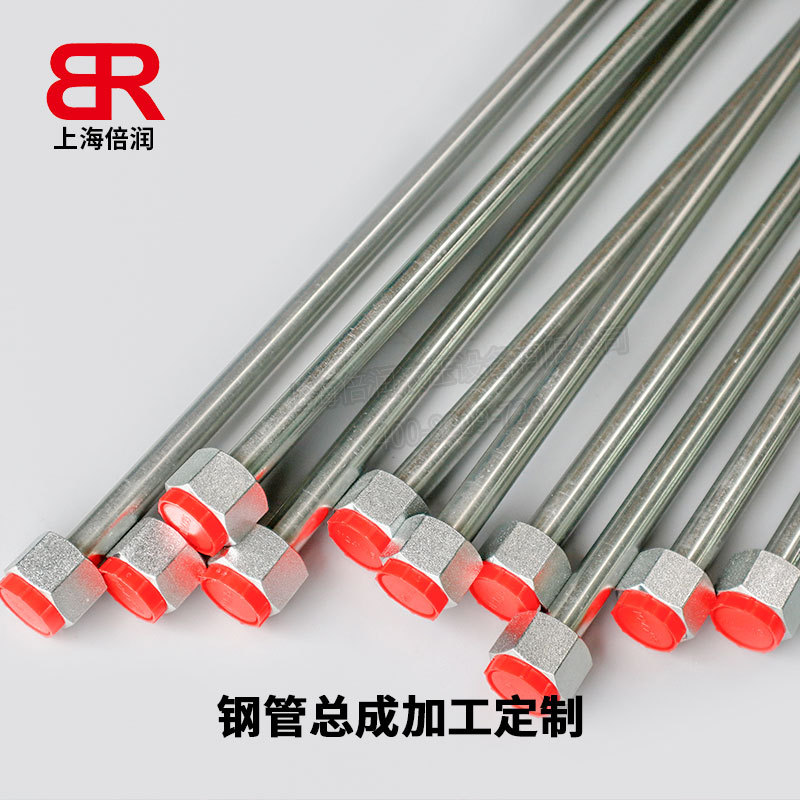

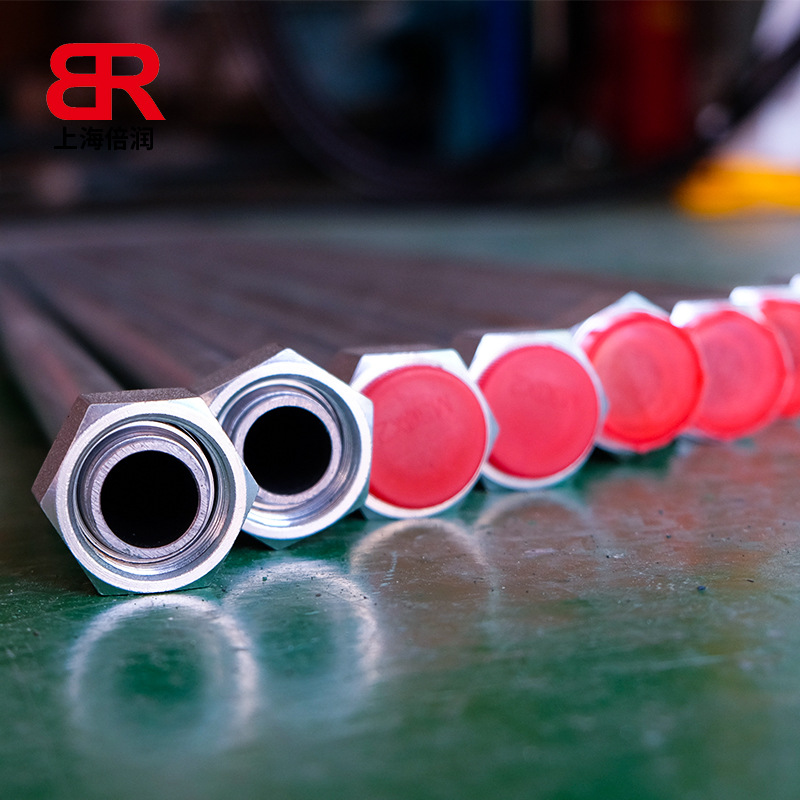

二、超高純度鋼管總成構成與技術亮點
? 結構組成：
? 316L無縫不銹鋼管（EP級）：采用電拋光內壁處理，表面粗糙度Ra＜0.2μm，防止顆粒附著與析出；

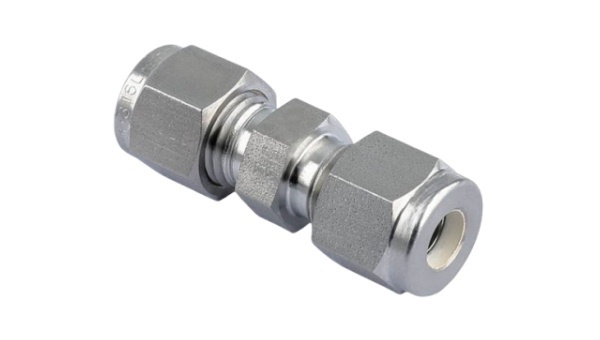

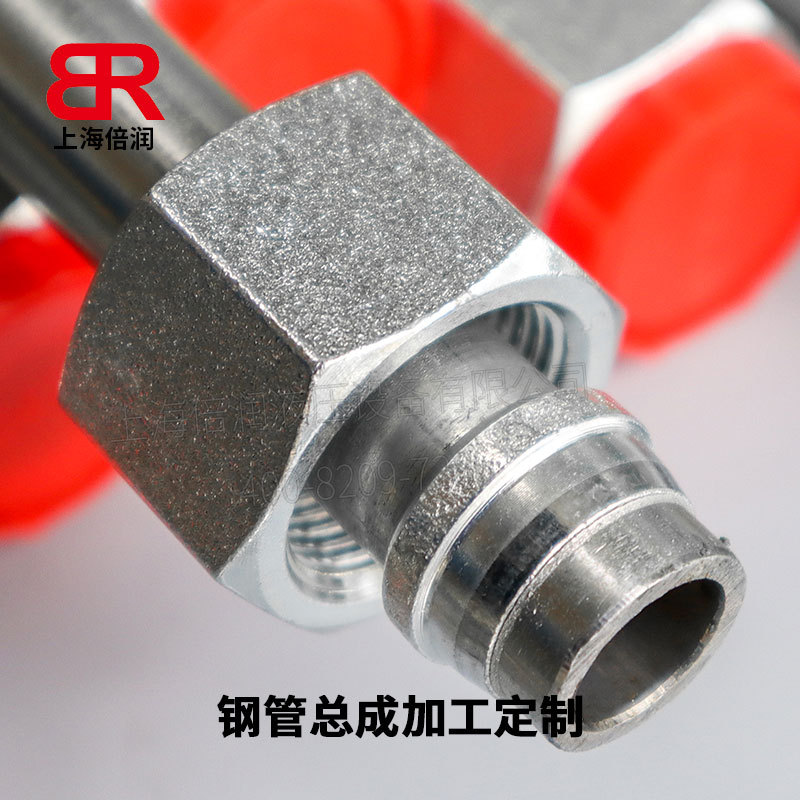

? 雙卡套不銹鋼接頭：金屬密封結構，耐高溫、高壓、高腐蝕，避免有機污染；
? 氦檢氣密檢測：全總成經過氦質譜檢漏，泄漏率低于 1×10?? Pa·m3/s；
? CGA/SEMI標準端口：與全球主流半導體設備接口無縫兼容。
? 技術優勢：
特性 描述
超高潔凈 無油、無雜質處理工藝，滿足 6N（99.9999%）氣體輸送要求
高氣密性 金屬硬密封設計，零泄漏運行，適用于高真空系統
高可靠性 工廠預制成型，現場安裝快速、重復拆卸可靠
超強耐腐蝕性 適用于所有主流刻蝕氣體，長期穩定運行

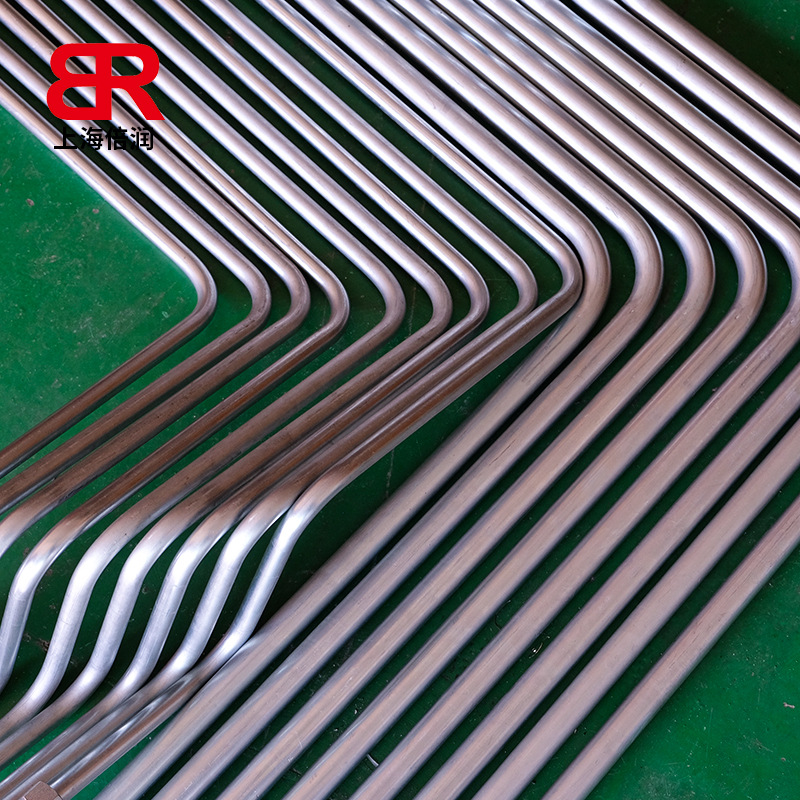

支持個性化定制 可定制彎管、螺紋接口、法蘭焊接式連接等結構形式
三、在ICP刻蝕系統中的關鍵應用
在ICP設備中，超高純鋼管總成主要應用于如下系統節點：
1. 刻蝕反應氣體主通道
連接氣瓶間與刻蝕反應腔體，保障高純氣體無損耗、無污染傳輸至等離子反應區，是刻蝕質量穩定性的核心保障。
2. MFC質量流量控制前后段
結合雙卡套接頭實現精準、可控氣體通量，協助工藝參數一致性控制。
3. 真空排氣通路
耐腐蝕的鋼管總成配合真空閥與冷阱，實現刻蝕副產物的無殘留抽出，有效降低真空室污染率與設備清洗頻次。
四、為什么不能用軟管替代？
在部分低要求系統中（如吹掃、冷卻水）可使用工業軟管，但在ICP主氣路系統中，軟管存在嚴重局限性：
? 內壁潔凈度難以達標，存在析出物風險；
? 長期使用易老化、滲氣、壓力變形；
? 連接形式氣密性差，難以抵抗腐蝕性氣體；
? 易受溫度波動影響，造成流量擾動。、
因此，任何軟管替代都會對刻蝕穩定性構成潛在威脅，鋼管總成是唯一可承載高純刻蝕氣體的工業級解決方案。
五、結語：從“輸送氣體”到“守護良率”
在當今晶圓制造的良率管理中，每一道工藝都容不得瑕疵。一個微小的氣體泄漏或污染源，可能就意味著數十片晶圓報廢，甚至設備停機。而超高純度鋼管總成，正是那條在看不見處默默守護氣體純度、設備穩定與產品一致性的“生命線”。
選擇一套高品質的ICP刻蝕氣路系統，不僅是選擇一套配件，更是對工藝穩定性、生產安全性與未來可復制性的負責.
